一、系統概述

湖泊、水庫水體作為我國重要的飲用水源水，其水質的好壞關系到億萬民眾飲水健康。然而，現有的站房式水質自動監測站，建設過程用地審批、站房建設等工作，手續繁雜，建設周期長。同時，受現場條件限制站房選址難度大，采水工程復雜，也大大增加了項目建設費用。此外，受管路滋生的微生物影響，經過長距離輸送采集的水樣氨氮、溶解氧、濁度等參數易發生變化，導致結果缺乏代表性。以上諸多問題大大限制了水質自動監測系統在湖庫水體水質保障領域的應用。

為滿足飲用水水源地水體水質的自動監測和安全保障應用需求，我公司推出了浮標式水質自動監測系統。浮標式水質自動監測系統采用太陽能供電，數據無線傳輸，集成水質常規五參數（pH、水溫、溶解氧、電導率、濁度）、COD、氨氮等，可根據現場應用靈活配置。

浮標監測是一種現代化的水質監測手段。采用浮標觀測技術，可全天候、連續、定點地觀測水質，并實時將數據傳輸?shù)桨墩尽Ｗ鳛橥暾h(huán)境監測系統的一部分，水質浮標和浮動平臺主要由浮體、監測儀器、數據傳輸單元、供電單元(電池組和太陽能供電系統)、系泊裝置、保護單元（燈標、報警)組成，可遠程實時監測水質等監測數據。

二、系統優點

1. 不占地，定點投放在水域中，方便布設點位；

2. 投入式安裝，安裝步驟簡單，上電即工作無需調試；

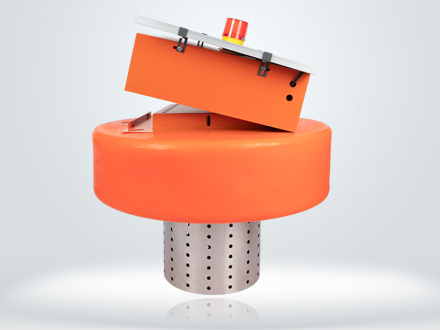

3. 開蓋式結構，方便后期維護使用；

4. 一鍵式開機，開機即可投入使用，無需配置參數；

5. 防護等級高，浮標內部及傳感器均采用高防水等級材料和結構制作

6. 超低功耗，太陽能供電可連續20-30天陰雨天氣下正常工作，亦可選擇市電供電；

7. 無需耗材和試劑，運行穩定，基本免維護；

8. 多種應用場景，可在江河、湖庫，城市內河，工業河道，取水巷道等環境的部署，

9. 拓展性強且配置靈活，可測量水質、氣象等多種環境要素，包括水質參數(pH、電導、溶解氧、濁度、葉綠素a、藍綠藻、水中油、氨氮、COD、等)，氣象參數(風速、風向、溫度、濕度、氣壓、雨量等)，水文參數(水深、溫度、流速、流向等)。

三、系統架構

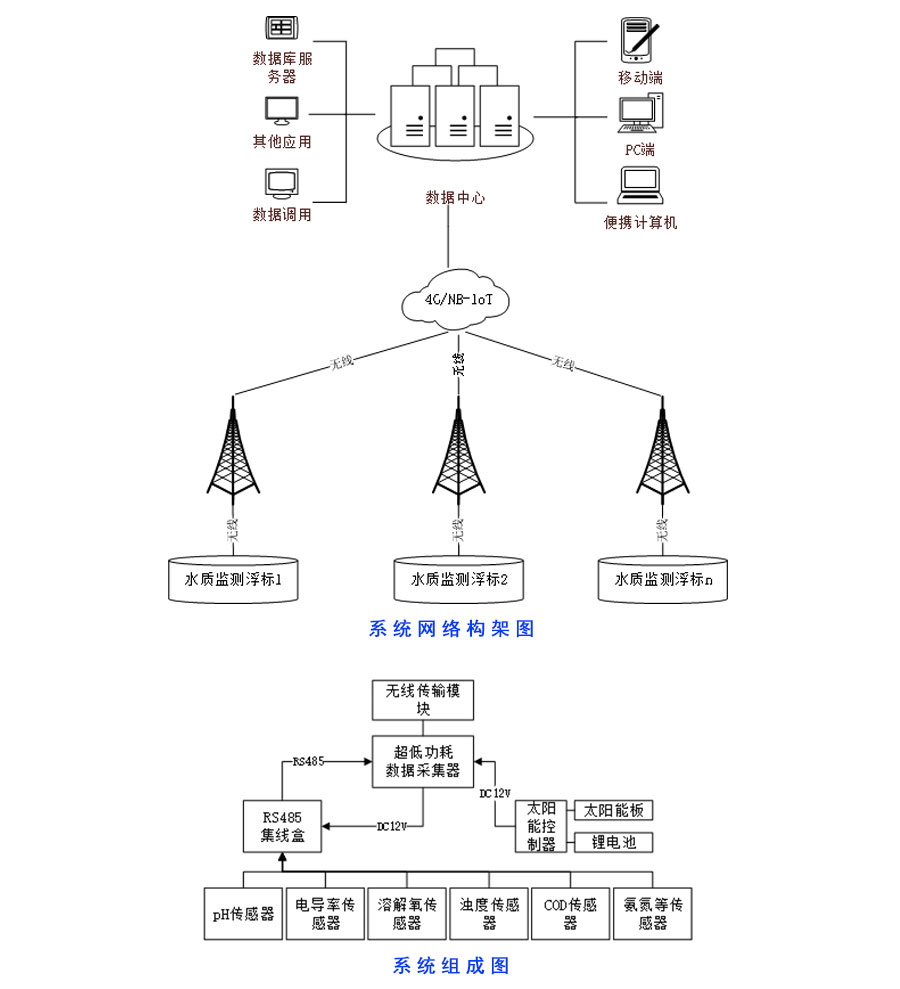

浮標式水質自動監測系統由前端水質傳感器、數據采集控制單元、數據傳輸單元，后端數據接收服務、環境監測控制平臺及數據處理分析應用功能組成。系統構架圖如下：

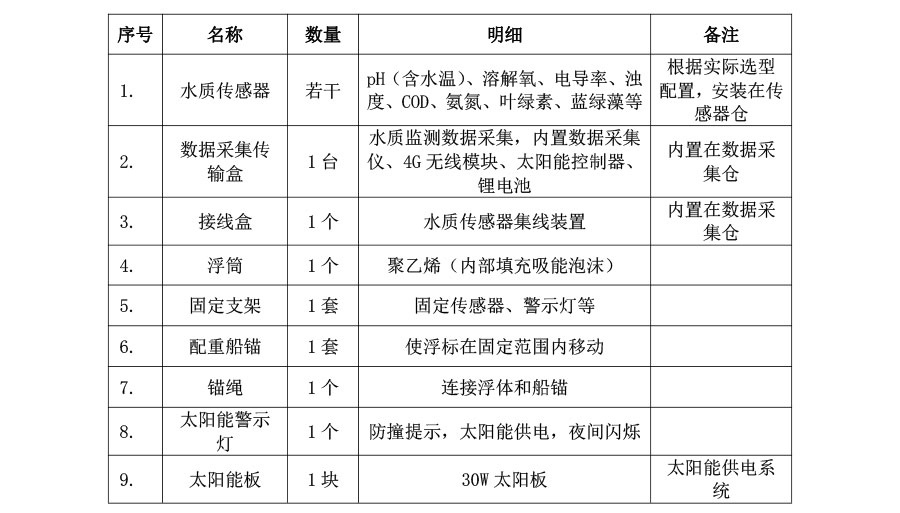

四、系統配置

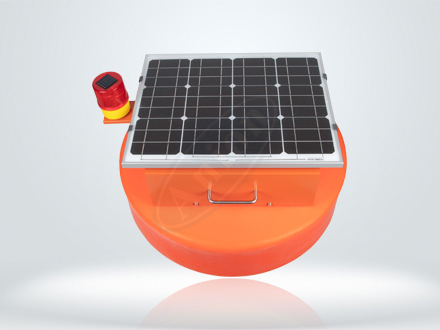

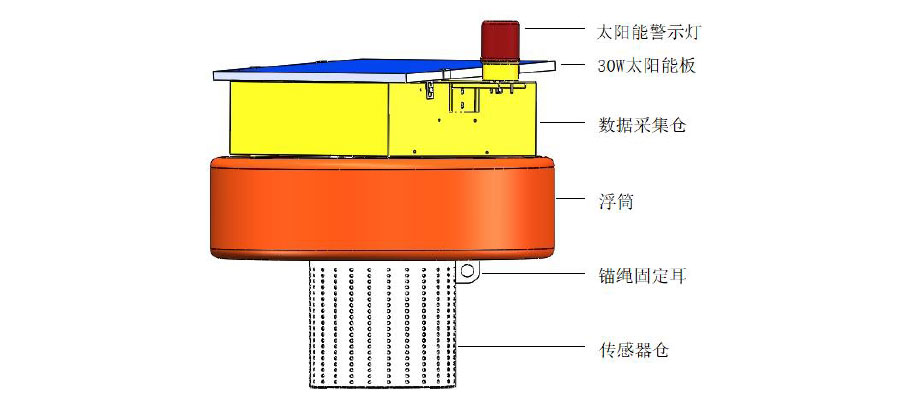

五、產品詳解

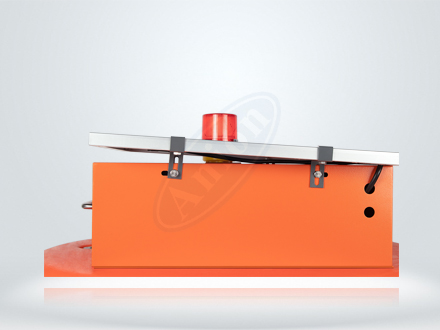

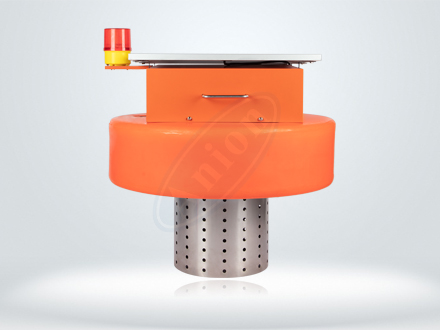

浮體：聚乙烯（內部填充吸能泡沫）+不銹鋼材質。

外觀：圓形，橙色。

鋼結構：不銹鋼框架，堅固耐用，便于太陽能板、外置水密設備的安裝。

平衡系統：金屬重錘/基座有效保障浮體的穩定性和抗風、抗碰撞能力

配套附件：配重船錨、鋼絲拉索、警示燈標等。

六、通訊方式

4G/NB-IoT等無線網絡通訊技術已經非常成熟，完全可以滿足本項目數據通訊的需要，所以信息采集與傳輸系統的通信網絡選擇4G/NB-IoT等無線網絡通訊的方式進行。

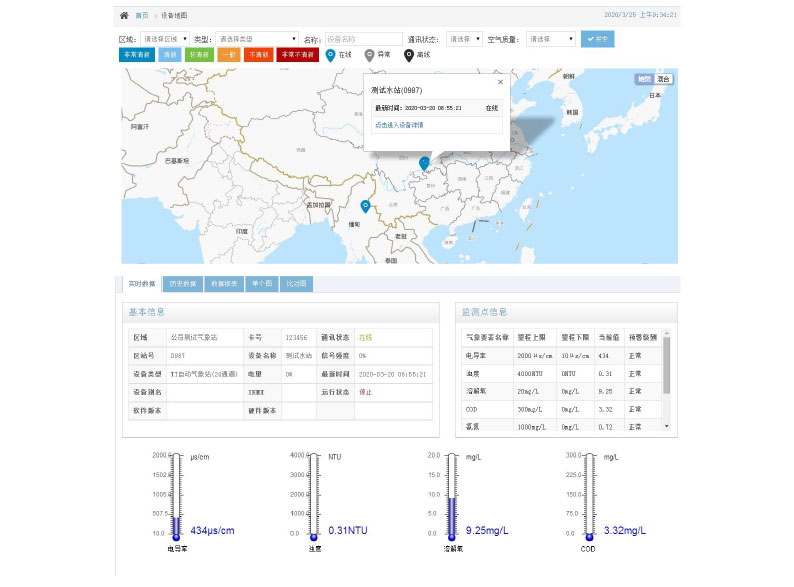

七、云平臺功能

1. 權限管理：可根據其權限對監測設備信息進行更改、刪除、添加等操作。

2. 實現數據瀏覽訪問、導出下載，以及對監測數據查詢。數據查詢時長大于3年。

3. 實時數據：平臺能夠顯示監測點的實時數據；

4. 設備地圖：各個監測數據和儀器信息通過地圖實時；

5. 環境監測云平臺可查看通訊卡卡號、儀器與平臺的通訊狀態、信號強度、儀器電量等功能

6. 歷史數據查詢：可查詢某個監測點的歷史數據，通過報表展現，報表可導出為EXCEL文件或直接打印。

7. 數據查詢：按條件查詢各個設備的各項參數，如設置查詢數值范圍，日期，報警值等；可統計時、日、月極值平均值。

8. 數據報表：可分析統計展現各監測點通道的數據月報表，支持EXCEL導出；

9. 遠程錄入：遠程數據補錄：可從現場終端讀取最近1個月的歷史數據進行補錄處理；

10. 電腦錄入：將EXCEL格式數據導入并存儲到數據庫。

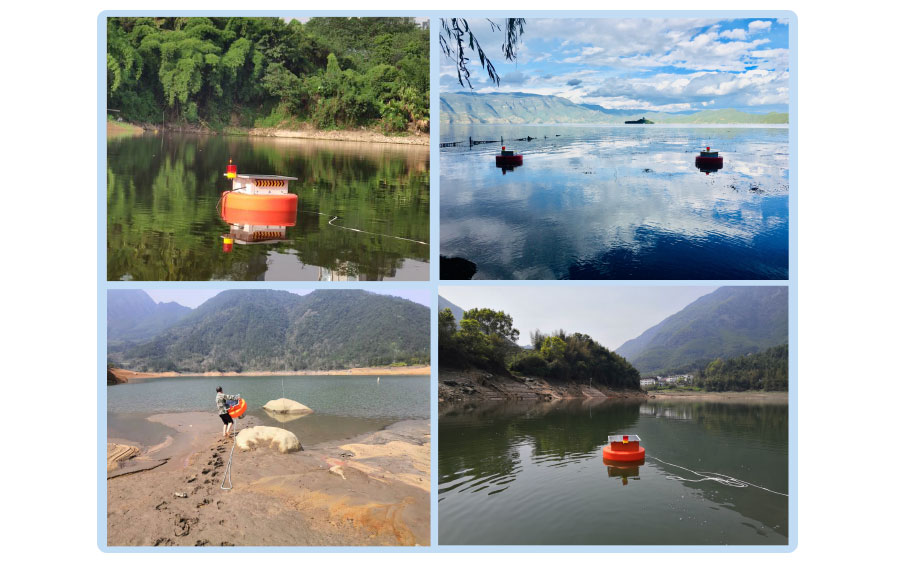

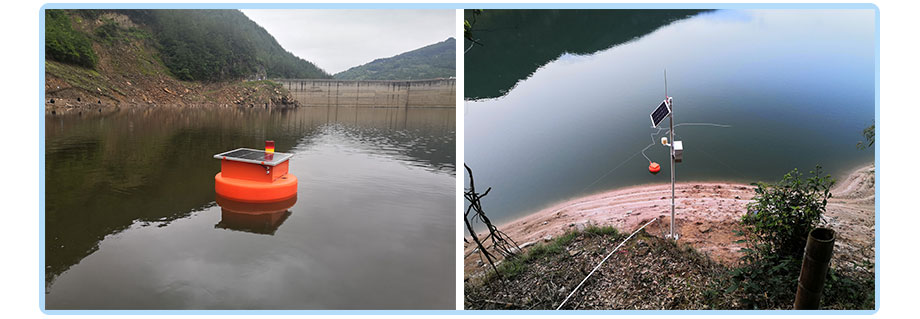

八、案例展示
