一、系統概述

雷達流量監測系統是以流量監測儀器為核心，運用現代傳感技術、自動測量、自動控制技術、計算機應用技術和通訊網絡等組成的綜合性在線自動監測系統。本系統主要由：雷達流量傳感器、數據處理主機、數據傳輸系統、應用層等部分組成，可實現對河道/明渠/灌渠的實時流量、流速、水位在線監測。傳感部分是信息化的基礎，主要實現城區水雨情采集和排水過程監測監控；測量主機主要實現站點編輯、斷面輸入、各類數據匯集、存儲、管理和計算；遠程傳輸系統主要是通過RTU所進行的數據傳輸功能，對所關心的數據進行上傳至數據中心；應用層在信息資源中心的基礎上提供綜合信息服務、工程運行維護管理和信息展示等功能，為明渠流量信息化提供科學依據。

二、系統優點

非接觸式測量：不受溫濕度、壓力、風或其他環境條件以及污水腐蝕、泥沙等影響。

安裝步驟簡單，上電即工作無需調試；

超低功耗，太陽能供電可連續陰雨天氣下正常工作，亦可選擇市電供電；

多參數測量：適用于多種測量條件，可輸出流速、水位、流量等測量數據。

標準通訊接口：可設定標準數據通訊接口RS485。

高等級防護：IP68防護、防雷、防反接設計，適用于各種野外環境。

低功耗設計：低功耗、高可靠性、免維護。

自帶水位濾波算法：數據精確穩定，不受水面波動和漂浮物影響。

三、系統架構

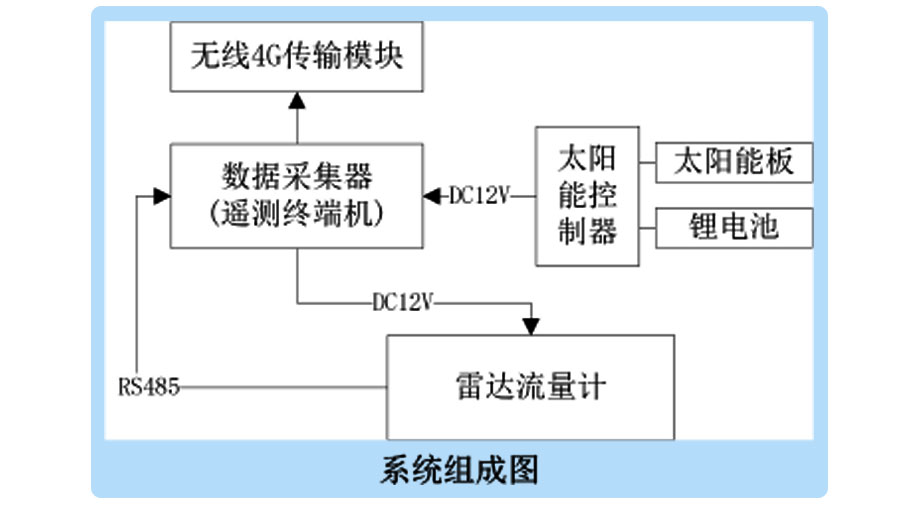

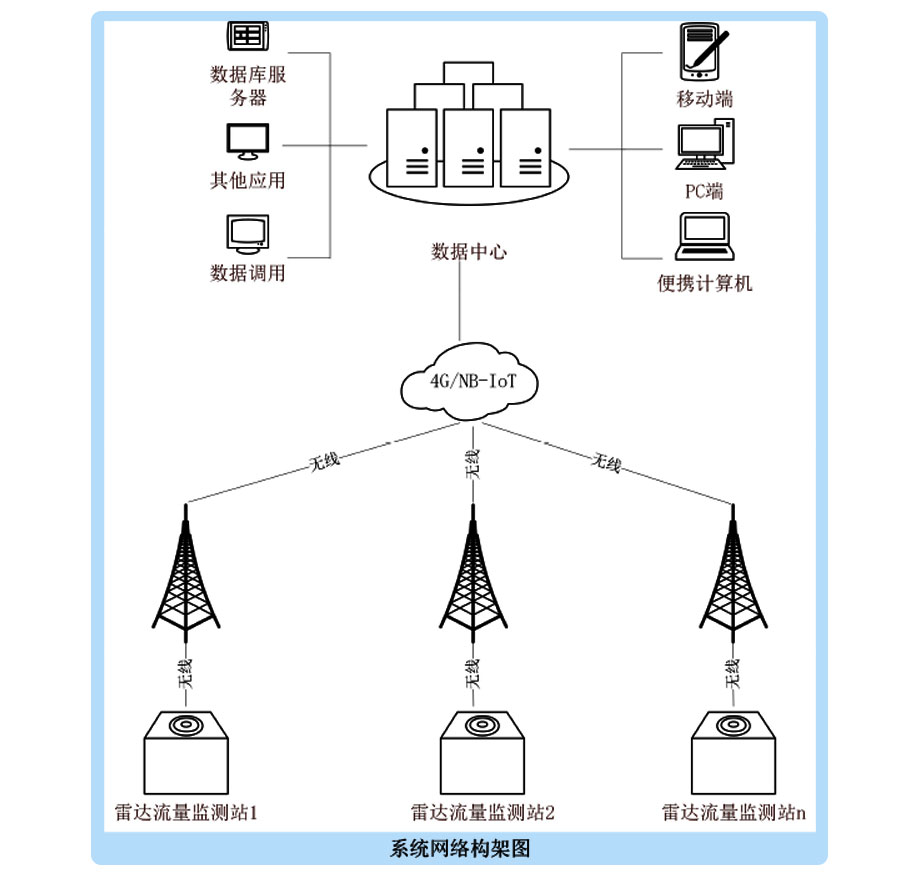

雷達式流量監測系統由下至上分為數據采集單元、數據處理單元、數據傳輸單元和監控中心數據服務平臺組成。由雷達流量計測量流體的流速、水位等數據，結合斷面參數計算出斷面流量；遙測終端機（RTU）將數據通過GPRS/4G/NB-IoT無線網絡通訊技術傳輸至流量監測中心，監測中心可實時對現場數據可視化監測，實現系統運行無人值守、有人管理的模式。如下圖：

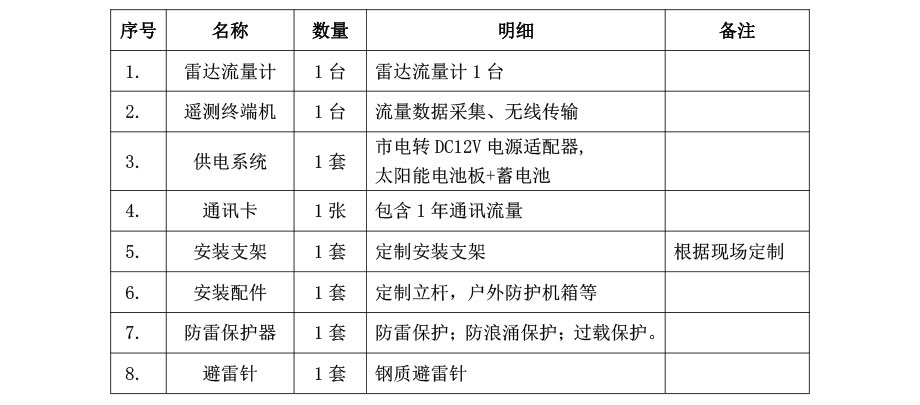

四、系統配置

五、安裝方式

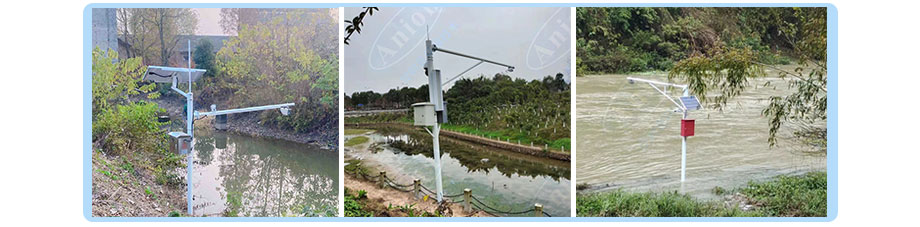

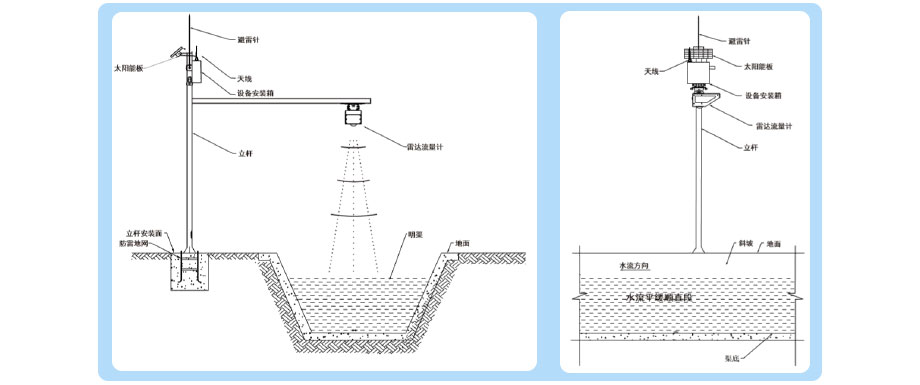

根據現場實際情況，可采用立桿方式建設站點，將組裝好設備和蓄電池（非市電條件）的設備箱和太陽能板等固定立桿上，通訊天線固定安裝到設備箱上。安裝效果示意圖如下圖所示：

安裝時需將雷達流量計垂直固定在支架上，保證流量計安裝高度在測量量程(0.2～7m)內；且需盡量保證發射的雷達波全部照射到水面，以保證測量精度。

六、通訊方式

4G/NB-IoT等無線網絡通訊技術已經非常成熟，完全可以滿足本項目數據通訊的需要，所以信息采集與傳輸系統的通信網絡選擇4G/NB-IoT等無線網絡通訊的方式進行。

七、云平臺功能

權限管理：可根據其權限對監測設備信息進行更改、刪除、添加等操作。

實現數據瀏覽訪問、導出下載，以及對監測數據查詢。數據查詢時長大于3年。

實時數據：平臺能夠顯示監測點的實時數據；

設備地圖：各個監測數據和儀器信息通過地圖實時；

環境監測云平臺可查看通訊卡卡號、儀器與平臺的通訊狀態、信號強度、儀器電量等功能

歷史數據查詢：可查詢某個監測點的歷史數據，通過報表展現，報表可導出為EXCEL文件或直接打印。

數據查詢：按條件查詢各個設備的各項參數，如設置查詢數值范圍，日期，報警值等；可統計時、日、月極值平均值。

數據報表：可分析統計展現各監測點通道的數據月報表，支持EXCEL導出；

遠程錄入：遠程數據補錄：可從現場終端讀取最近1個月的歷史數據進行補錄處理；

電腦錄入：將EXCEL格式數據導入并存儲到數據庫。
