一、產品簡介

AN-HWDF6 型多普勒流量計是應用于河流、明渠、管道及市政管網等工況的流速流量檢測儀器。其采用超聲波探測技術，測量精度高、穩定性高、受環境因素影響小，無轉動部件、維護頻次低、工作可靠性高，是在線測量和便攜測量的首選產品。

二、工作原理

多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率與超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加，由此測出多普勒頻移，換算得到多普勒流量計所處水的流速。再乘以渠道的截面積，得到流量信息。

因?yàn)槁曇粼谒袀鞑ニ俣扰c水溫密切相關，所以多普勒原理進行流速測量需獲得水中聲音傳播的速度。因此設備內置了溫度傳感器用于溫度測量，進而修正聲速。液位深度測量采用擴散硅壓力傳感器，測量流速傳感器所處位置距離液面的距離。

三、優勢特點

1.可同時測量流速、水深、水溫，內嵌流量計算模型，可直接輸出瞬時流量和累積流量
2.流線態設計、體積小巧（僅3cm凈高），逆水面積小，不影響測量端目標水體流態
3.自帶溫度傳感器，可用于補償水溫對聲速的影響
4.采用超聲波多普勒原理測流速，測量精度高，數據穩定可靠，實時性強
5.測量0盲區，水面沒過設備即可測量，低水位低流速場景可測
6.采用速度面積法測流,無水頭損失，不需建設標準堰槽
7.可測正向和反向雙向流速
8.安裝簡單，固定在測量位置即可，不需輔助工程設施
9.無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題
10.防護設計高，防水（IP68）、10級防腐、防爆(本安認證)
11.明渠/河道/排水管網等 滿管與非滿管均可使用

四、技術參數

測量種類：流速、液位、溫度、瞬時流量，累計流量（選配）

測量方式：連續在線式

測量原理：流速：聲學多普勒法，液位：靜壓法，流量：速度面積法

流速：量程：0.021m/s～6.00m/s，分辨率：0.01m/s，精度：≤1.0% ±1cm/s，重復性誤差：＜0.0001m/s

雙向測流：可測量正、負流向流速（選配）

水位：量程：0.03m～10m（可定制），分辨率：0.001m，精度：0.25%FS，重復性誤差：＜0.01cm，回差：≤0.2cm

水溫：量程：-10℃～80℃，分辨率：0.1℃，精度：±0.5℃

發射頻率：2MHz

瞬時流量范圍：0m³/s~9999m³/s

累計流量范圍：0m³~999999999m³

工作電壓：DC6.8V～15V

平均電流（DC12V）：工作模式平均電流≤45mA，休眠模式平均電流≤6mA

響應時間：1s

穩定時間：7s

工作水深：0m~10m

數據更新周期：6s~60s (可調)

傳感器發射角：5°
頻譜輸出：支持通訊輸出頻譜功能，最多支持512個點
流速補償：可配置流速補償
壓力補償：可配置壓力補償
輸出信號：Modbus RS485
防護等級：IP68
耐腐蝕等級：10級
靜電放電抗擾度：3級
浪涌（沖擊）抗擾度：4級
外殼材質：ABS高分子結構材料
線纜長度：標配10m導氣耐腐蝕線纜（可定制長度）
輸出信號：流速、液位、溫度、瞬時流量、累計流量（選配）
液體壓力要求：自然環境狀態下，1個標準大氣壓
可靠性MTBF：>25000h
外形尺寸：173*50*29mm
貯存溫度：-40℃-80℃
工作溫度：-10℃-80℃

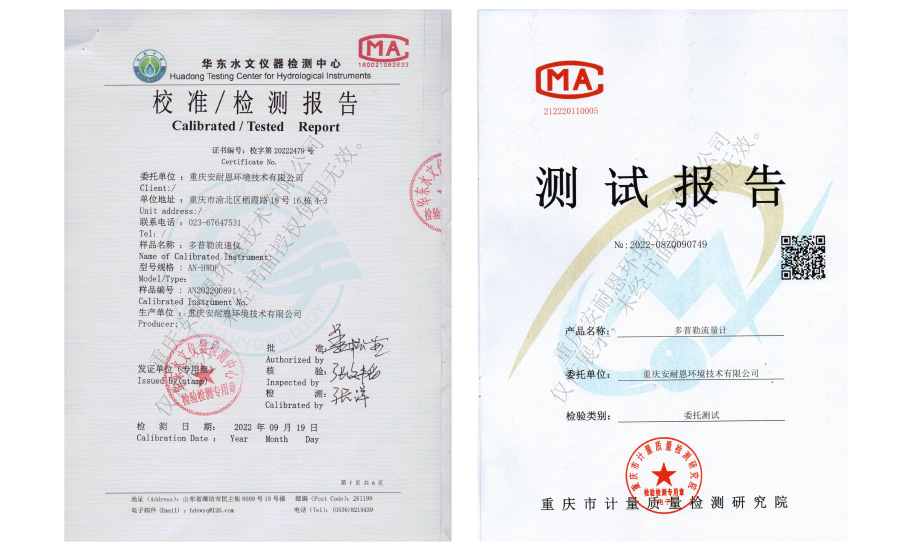

五、三方報告

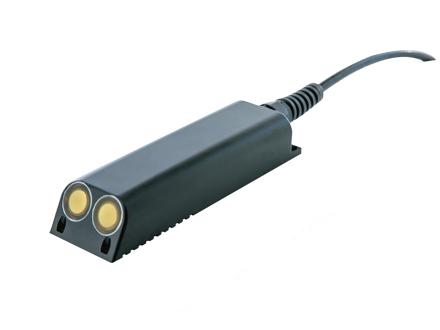

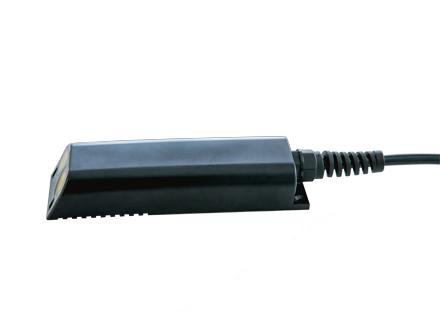

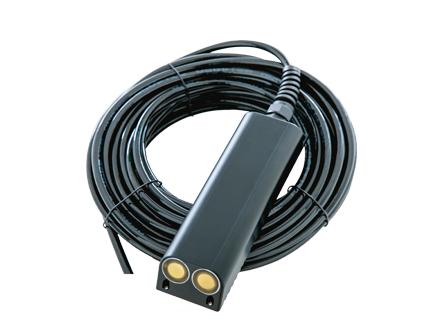

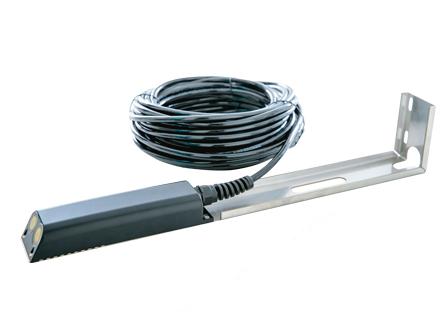

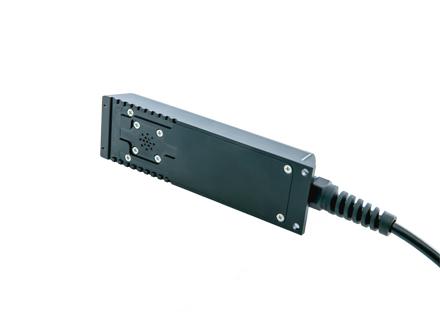

六、實物圖

七、安裝展示
