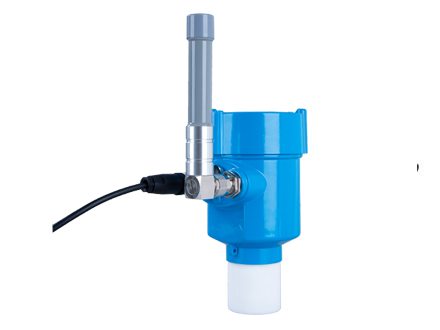

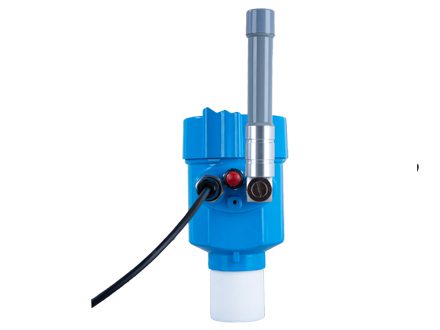

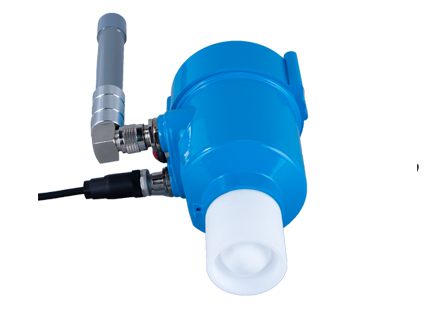

窨井水位監測一體式管網液位計

發布時間：2023-12-28人氣：0

1 產品介紹
AN-WLG系列一體式管網液位計采用了雷達與壓力一體式的設計，可同時選用雷達、壓力或選用其中一種水位傳感器，雷達測量采用目前最先進的測距模式——FMCW調頻連續波模式，能夠替代激光測距雷達，工業超聲波測距雷達等產品，并同時支持選配投入式壓力傳感器，可通過壓力和雷達雙傳感器測量模式測量管網水位，通過算法分析，確保水位計測量的準確性。產品集成供電+液位測量+無線數據傳輸于一體的高性能液位監控，產品體積小巧，結構緊湊，適用于管網、戶外等多種測距應用場景。

2 功能特點

1、雙傳感器測量，無測量盲區
2、非接觸式安裝設計，體積小巧，結構緊湊。
3、自帶電池、超低功耗設計，無須考慮供電事宜，適合井下無電源情況下長期使用
4、集水位采集，數據處理、通訊控制為一體
5、精度高，誤差小（僅10mm）抗干擾能力強，即使工況復雜也能測
6、防護設計高，防水（IP68）、10級防腐
7、鑄鋁殼體，主機即使被淹沒，依然能夠使用
8、高增益定制天線，信號通信穩定可靠
9、安裝無需下井，貼井壁安裝，對管網養護帶來的影響較小
10、適用于場景多，窨井、蓄水池、污水管網等水位監測。

3 技術參數

參數分類	功能說明
供電	可選配一次性鋰亞電池或可充電鋰電池
雷達傳感器(用戶根據需求配置)	內置120G雷達傳感器模組，參數如下：發射頻率：120GHz 輸出功率（EIRP）：13~20dBm 波束寬度（-3dB）：水平方向3°，垂直方向3° 測距范圍：0.2~40m 測量精度：±10mm 分辨率：1mm 響應時間：3s
壓力液位變送器(用戶根據需求配置)	測距范圍：0.1-10m 測量精度：0.5%F.S 分辨率：1mm
存儲	1、內置64M數據存儲芯片，可存儲10萬條數據，存儲時間≥10年 2、內置1塊鐵電存儲芯片，用于存儲配置數據，擦寫次數≥100億次。
無線通訊	支持NB/4G無線傳輸，默認NB傳輸，可選配4G
狀態采集	內置電流采集芯片，可采集設備實時電流
本地升級	支持本地RS485升級程序
工作模式	支持連續工作模式和低功耗工作模式： 1、連續工作模式：該模式下設備連續不間斷采樣和上傳，傳感器數據定時采集，采集周期可設置；數據定時上報，上報周期可設置。 2、低功耗工作模式：該模式下，CPU控制傳感器定時上電，采集數據，上電周期和上電時間可設置；設備定時上報，上報周期可設置，上報方式支持實時上報和統一上報，實時上報模式是指設備采集到數據后即刻上報，統一上報是指設備采集多次后，數據統一上報。相應的參數均可配置。
續航時間	在10分鐘采集一次/1小時傳輸一次模式下，工作時間≥12個月
通訊接口	標配1路NB-iot或4G無線傳輸接口、1路RS485接口。
通訊協議	數據上傳出廠默認支持《重慶安耐恩環境技術有限公司AN-UNION協議》。可選配《SL651-2014 水文監測數據通訊規約》或《HJ 212-2017 污染物在線監控(監測)系統數據傳輸標準》
遠程配置	平臺下發配置指令/參數，終端連接平臺后自動修改配置信息
天線類型	防水玻璃鋼高增益天線
外殼材質	鑄鋁
防護等級	IP68
工作溫度	﹣30~85℃
存儲溫度	﹣40~85℃
