產品概述

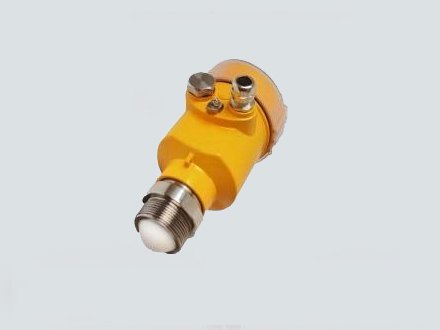

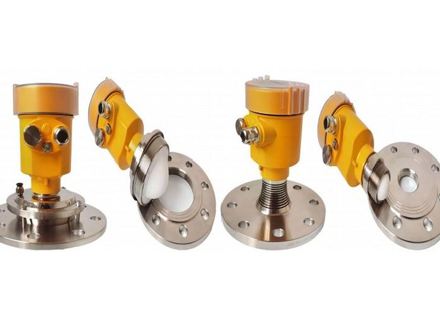

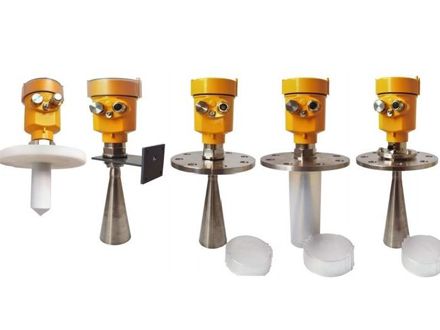

76-81GHz雷達液(物)位計是一款采用調頻連續波(FMCW)原理的雷達產品，可廣泛應用于測量液體、漿料及粘稠物等的距離、料高、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在多粉塵、有攪拌的應用場合中，也可以穩定測量。支持二線制和四線制應用。產品最大量程可以達到120m, 盲區最小可以做到0.08m。由于工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡天線發射并接收電磁波的工作方式，在高粉塵、惡劣溫度環境下（+200℃）具有獨特的優勢。

產品原理

雷達水位計通過天線發射調頻連續波信號（76-81GHz），頻率線性增加，并以光速在空間內傳輸，遇到被測介質表面發生反射，被同一天線接收，發射信號頻率與接收信號頻率的頻率差與被測距離成正比。采集到的頻率差信號，經快速傅里葉變換（FFT）得到反射回波的頻譜，并以此計算得出待測目標的距離。

產品特點

?采用高達76-81GHz的發射頻率，實現更緊湊的射頻架構，更高的信噪比。

?5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度，可用于計量級。

?最窄3°天線波束角，能量更集中，具有更強抗干擾能力和更高可靠性。

?測量盲區更小，對于小罐測量也會取得較好效果。

?波長更短，對于小顆粒介質與傾斜的介質表面具有更好的反射特性。

?測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護。

?非接觸式測量，無磨損，無污染，可測量液體和固體介質。

?采用二線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本。

?采用先進微處理器和獨特回波處理技術，可適用于各種復雜工況。幾乎不受溫度、壓力、水蒸汽、粉塵等復雜工況的影響。

?發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害。 ?帶有按鍵的顯示屏可方便設置儀表的參數。

技術參數

注：雷達天線發射微波脈沖時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施，必要時須進行“虛假回波學習“。安裝儀表時還要注意：最高液位不得進入測量盲區；儀表必須接大地，增加防雷措施；室外應采取遮陽、防雨措施。
