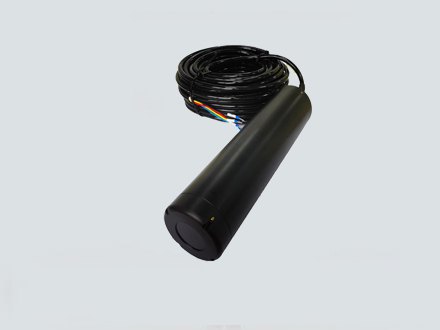

一、產品簡介

AN-HWDF6 V-ADCP系列成為功能強大的測流系統。采集高質量的水平剖面數據。采用側視的安裝方式，借助于智能聲波脈沖功能，即使水流條件發生變化，仍然可以獲得高分辨率和高質量的數據。特別適用于： √混凝土渠道 √天然河流 √小溪 √灌溉渠道 √水電水道 √ 供水渠道 √排水渠道的流量檢測。

二、工作原理

聲學多普勒流速剖面儀(ADCP)是利用聲學多普勒效應進行測流的。從設備的換能器發生一定頻率的脈沖，當該脈沖碰到水中的發射物體（如懸浮物質）后產生回波信號，該回波信號被聲學多普勒流速儀接收。懸浮物質會隨水流而漂移，從而產生多普勒效應（即回波信號額頻率與發射信號的頻率之間產生一個頻差），通過測量得到的多普勒頻移可得到相應點的流速。 聲學多普勒流速儀安裝有2個換能器，換能器與安裝中心軸線有一定的夾角，每個換能器既是發射器又是接收器。換能器發射的聲波能集中于較窄的范圍內也稱為聲束。假定懸浮物質的運動速度和水體流速相同，當懸浮物質的運動方向是接近換能器時，換能器接收到回波頻率比發射波的頻率高；當懸浮物質的運動方向是背離換能器時，換能器接收的回波頻率比發射頻率低。聲學多普勒頻移，即發射聲波頻率與回波頻率之差。

三、優勢特點

體積小巧，被流面小且外形呈流線態，對流態影響小；

采用Modbus 通信協議，利用 RS485 總線進行通信 ；

無機械轉動部件，不存在泥沙堵塞或水草、雜物纏繞等問題；

設備全部采用電子設計，寬電壓供電，低功耗，無機械部件 ；

具有測量準確、穩定的優點，可靠性高，抗干擾性強；

應用范圍廣泛，可以在自來水到黃河水的各種水環境中應用。

四、技術參數

工作頻率：2000KHz
聲路：單聲路平面陣列型
與儀器底部夾角：45°
測量范圍：0.06-10m
盲區：0.03m
★單元層數：最大256層
單元尺寸：0.015m~5m（動態可調）
★流速測量精度：±0.5%
流速分辨率：0.001m/s
流速測量范圍：±10m/s
溫度傳感器測量范圍：－25℃～75℃
姿態傳感器精度：±0.5°
溫度精度：±0.4℃
采樣頻率：1min～60min(動態可調)
內置壓力傳感器：測量范圍：最大10米水深  精度：±0.1%FS
數據輸出：實時水位、單元流速、正逆流、斷面面積、流量、水量等數據
工作溫度：－10℃～60℃
存貯溫度：－20℃～70℃
耐壓深度：水下20m
工作電壓：DC 7~15V
通訊協議：MODBUS-RTU/RS485
防護等級：IP68 （產品具有工業和信息化部提供的防護等級檢測報告）
平均無故障工作時間：≥25000h
★防爆認證：EX ib IIB T4 Gb
★空載功耗：≤0.28W 額定電壓：≤0.5W （具有權威機構出具的帶CAM檢驗報告）
通訊協議：MODBUS-RTU/RS485
內置各種面積模型計算公式：圓形、梯形、矩形、費規則斷面
★外殼具有耐腐蝕性：提供具有CNAS的機構出具的鹽霧報告
空氣中質量：1.5Kg
水中質量：0.3Kg
平均無故障工作時間：≥25000h
采樣頻率：1min～60min(動態可調)
姿態傳感器精度：±0.5°
